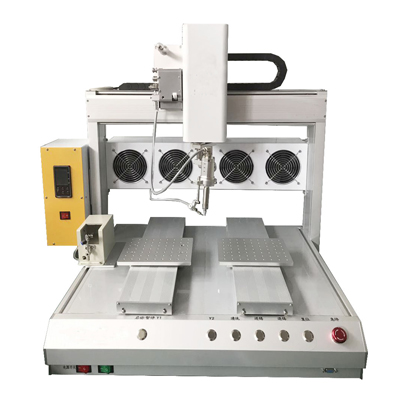

ZY-5331焊锡机
产品类别：自动焊锡机
产品详情
自动焊锡机器人适用于汽车电子、数码电子、电声、LCD、线路板PCB等生产行业、连接器、RJ/网络变压器、排线、FPCB拉焊、COF拉焊、电脑主板、CABLE、喇叭和马达、高频头、光电产品、USB接头、TYPE-C、电子烟行业咪头、MIC线和PCB线路板等高质量焊接。
产品概述：
ZY-5331四轴双Y带旋转自动焊锡机实现了360度无死角焊接，又节约了替换夹具的时间，避免了机器等人的状况出现，进一步提高了焊接能力和产品效率。
产品特点：
1、灵活多样的焊锡方式，具有点焊、拖焊（拉焊）等功能，并也内置打螺丝、点胶及搬运程式。
2、设备可存储99个操作程序，同一机器可对不同99款产品进行焊锡加工。
3、设备机械手臂均为铝型材开模铸造，不变形、不生锈、运行稳固。
4、设备编写工作程序可进行点到点、块到块的复制，缩短程序编写时间。
5、设备具有自动清洗功能，一定程度上稳定了焊锡加工质量与延长烙铁咀使用寿命。
6、多轴联动机械手，全部采用精密步进马达驱动及先进运动控制算法，有效提升运动定位精度和重复精度。
产品优势：
1、保证产品焊接的均一性，提高焊接质量。当使用自动化焊接技术时，其焊接过程中的关键参数都是固定的，只需要人工辅助参与，可以降低对工人操作的技术要求，减少了人为因素对产品焊接质量的干扰。而手工焊接过程中，其焊接速度、送锡量、焊接时间等受人为因素影响较大,焊接质量取决于工人操作经验。
1、保证产品焊接的均一性，提高焊接质量。当使用自动化焊接技术时，其焊接过程中的关键参数都是固定的，只需要人工辅助参与，可以降低对工人操作的技术要求，减少了人为因素对产品焊接质量的干扰。而手工焊接过程中，其焊接速度、送锡量、焊接时间等受人为因素影响较大,焊接质量取决于工人操作经验。
2、改善工人劳动条件。采用自动焊接技术，工人只需辅助参与生产，避免接触焊接弧光和烟雾 。
3、提高产品的生产率。随着自动焊接技术和先进焊接工艺的发展，采用自动焊锡机取代手工焊接，可显著提高生产效率。
4、生产管理可控性高。自动焊锡机的自动化生产节拍是固定的，产品周期明确。
5、降低企业成本。自动焊锡机的广泛应用及其柔性化设计，可以实现批量生产和节约设备投资。
机台尺寸和各轴有效行程可以根据产品进行定制
机台尺寸和各轴有效行程可以根据产品进行定制
| 行程 | X | 300mm | 500mm | 600mm | 800mm |
| Y1 | 300mm | 300mm | 400mm | 600mm | |
| Y2 | 000mm | 300mm | 400mm | 600mm | |
| Z | 100mm | 100mm | 100mm | 100mm | |
| 速度 | X | 5-800mm/sec | |||
| Y1 | |||||
| Y2 | |||||
| Z | |||||
| 重复精度 | X | ±0.02mm | |||
| Y1 | |||||
| Y2 | |||||
| Z | |||||
| 负载 | 工作负载 | 5kg | |||
| 工具负载 | 3kg | ||||
| 电机 | 形式/功率 | 歩进2PH【56】 | |||
| 驱动 | 研控（CH） | ||||
| 电源 | 220V/50Hz | ||||
| 额定功率 | Max.700W | ||||
| 驱动功率 | 电压 | 24VDC | |||
| 电流 | Max.3.5A/Axis | ||||
| 编程方式 | 直入/示教 | ||||
| 运动方式 | PTP、Line、Acr | ||||
| 程序容量 | 点位文件 | ≤99 | |||
| 点位 | ≤999 | ||||
| 通讯方式 | RS-232 | ||||
| I/O输出 | 8 in 16 out | ||||
| 温控类型 | 0-500度【200W】 | ||||
| 供丝方式 | 0.5-1.2mm【单送丝】 | ||||
| 储存扩展 |
支持闪存 |
||||
焊接样品实例：
